Kuinka liitän Storz-kytkimen?

The Storz-kytkimet , joka tunnetaan myös nimellä Kamm-lukko tai palonsammutusliitin, on vesiputkien tai -letkujen pikaliitin, jota käytetään laajalti palontorjunta-, teollisuus- ja maataloussovelluksissa. Helppokäyttöisyytensä, nopean liitoksensa ja luotettavan tiivistyksensä ansiosta Storz-liittimellä on tärkeä rooli sovelluksissa, jotka edellyttävät nesteensiirtojärjestelmien nopeaa käyttöönottoa.

Kuinka Storz-kytkin toimii

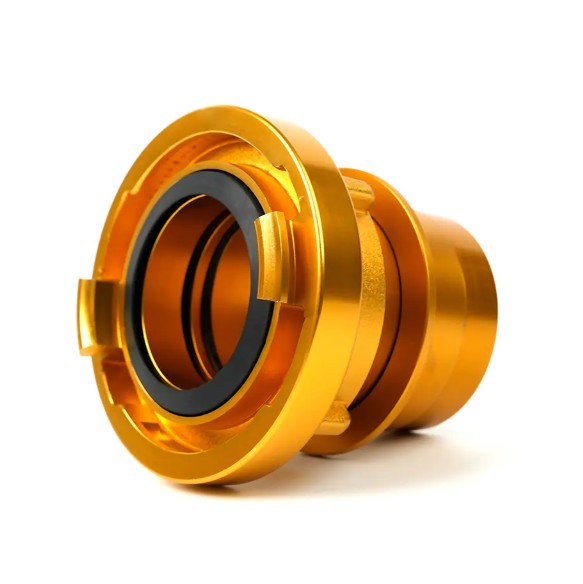

The Storz-kytkimet Suunnittelu perustuu symmetriseen "kynsi"-rakenteeseen, joka tunnetaan myös korvaketyyppisenä kytkimenä. Tämä tarkoittaa, että kaksi identtistä kytkintä voidaan kytkeä ilman eroa uros- ja naarasliittimien välillä, mikä yksinkertaistaa merkittävästi kenttätoimintoja. Kytkin lukittuu pyörittämällä, ja sisäinen tiiviste (tiiviste) varmistaa nestetiiviin tiivisteen.

Vaiheittainen opas Storz-kytkimien liittämiseen

Valmistelu (tarkastus)

• Varmista ensin, että kaksi liitettävää Storz-liitintä vastaavat kokoa (esim. kierreletkuliitin) ja nimellishalkaisijaa (esim. DN50, DN75).


• Tarkista, että liittimen päät ovat puhtaat ja että niissä ei ole hiekkaa tai muita vieraita aineita.


• Avainvaihe: Tarkista, että kunkin liittimen tiiviste (tiiviste/rengas) on ehjä ja asennettu oikein. Tiiviste on välttämätön hyvän vesitiiviin tiivisteen kannalta.



Liitosten kohdistaminen

Kohdista kahden Storz-kytkimen kynnet (korvakkeet). Symmetrisen muotoilunsa ansiosta sinun tarvitsee vain työntää niitä kevyesti yhteen.

Aseta ja kiristä (lukitus)

• Työnnä kahta liitintä yhteen, kunnes niiden päät koskettavat.


• Kierrä sitten toista kytkintä myötä- tai vastapäivään (yleensä oikealle), kunnes tunnet kynnet täysin kiinnittyvän toiseen ja kaksi niveltä lukittuu kunnolla.


• Tyypillisesti lukituskulma on noin 90-120 astetta. Joissakin halkaisijaltaan suurissa tai korkeapaineisissa sovelluksissa voidaan tarvita erityistä jakoavainta pyörimisen helpottamiseksi ja tiiviin liitoksen varmistamiseksi.



Viimeinen tarkistus (yhteyden vahvistaminen)

• Yritä vetää varovasti molempia liittimiä varmistaaksesi, etteivät ne irtoa.


• Oikein kytkettyä Storz-kytkintä ei voi helposti irrottaa tai kääntää käsin. Tämä varmistaa, että kytkin ei löysty, kun nesteitä (kuten vettä tai sammutusvaahtoa) siirretään korkeassa paineessa.



Luotettavan yhteyden varmistamiseen liittyvät tekijät

Sen lisäksi, että noudatat oikeita menettelyjä, varmistat luotettavan Storz-kytkimet liitännän yhteydessä, sinun on myös kiinnitettävä huomiota seuraaviin kohtiin:

• Tiivisteet/O-renkaat: Käytä oikean materiaalin ja kokoisia tiivisteitä. Kuluneet, vaurioituneet tai puuttuvat tiivisteet ovat vuotojen ensisijainen syy.


• Materiaalivaihtoehdot: Storz-liittimet ovat saatavana alumiiniseoksesta, messingistä tai ruostumattomasta teräksestä. Korroosion- ja painetta kestävien materiaalien valinta pidentää kytkimen käyttöikää ja liitäntöjen luotettavuutta.


• Huolto: Tarkasta ja puhdista säännöllisesti Storz-liittimet, erityisesti letkun päiden liittimet, jotta vieraat aineet eivät vaikuta lukitus- ja tiivistysvaikutukseen.



Storz-kytkimet ainutlaatuisella pikaliitinmekanismillaan tarjoavat tehokkaan ja luotettavan ratkaisun nesteen siirtoon. Näiden yksinkertaisten vaiheiden noudattaminen varmistaa turvallisen, vuotamattoman yhteyden joka kerta ja turvaa kriittiset prosessit palontorjunta- ja teollisuussovelluksissa.
