Onko VIC Coupling helppo asentaa?

Nykyaikaisessa putkisuunnittelussa VIC-kytkinista (Vicley Grooved Connector) on tullut ensisijainen valinta palosuojaus-, LVI- ja teollisuusputkistoverkkoihin sen erinomaisen asennustehokkuuden ja luotettavan tiivistyskyvyn ansiosta. Perinteisiin hitsaus- tai laippaliitäntöihin verrattuna VIC-kytkinin asennusprosessi on todella yksinkertainen ja nopea. Mekaanisesti uritetun rakenteensa ansiosta asentajien ei tarvitse tehdä tulitöitä; yhdistäminen voidaan suorittaa käyttämällä vain peruslaitteistotyökaluja. Suunnittelutietojen mukaan uritettujen liitososien käyttö voi vähentää työaikaa noin 50–70 % perinteisiin hitsausmenetelmiin verrattuna, mikä tekee siitä erittäin kilpailukykyisen projekteissa, joissa on tiukat määräajat.

Miten rakennesuunnittelu toimii VIC Coupling yksinkertaistaa asennusprosessia?

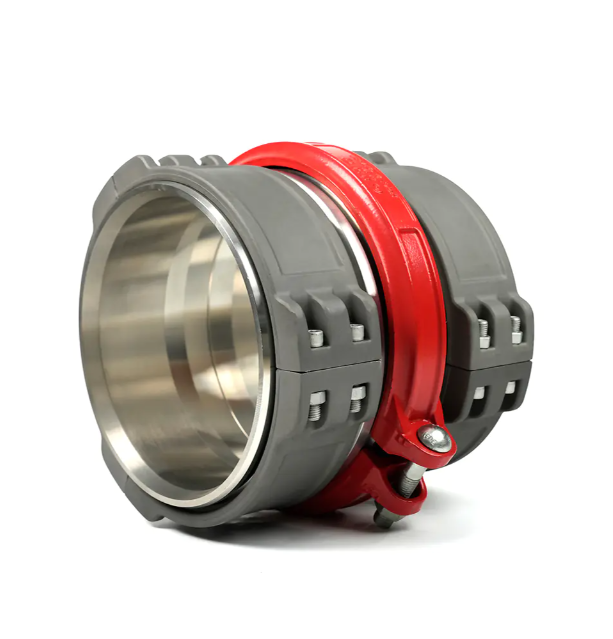

VIC Coupling on suunniteltu yksinkertaistamaan paikan päällä tapahtuvaa toimintaa. Sen ydinkomponentteihin kuuluu pari metallikoteloa, C-tyypin kumitiivisterengas ja kaksi sarjaa erittäin lujia pulttikokoonpanoja.

Ei vaadi monimutkaista esikäsittelyä: Ennen VIC-kytkimen asentamista putken päähän on työstettävä vain vakiosyvyysura. Tämä fyysinen liitosmenetelmä eliminoi hitsauksessa vaadittavat raskaat viisto-, esilämmitys- ja hitsauksen jälkeiset tarkastukset.

Itsekohdistuva toiminto: Liittimen metallikotelo napsahtaa automaattisesti putken päässä olevaan uraan kiristyksen aikana varmistaen automaattisen putken kohdistuksen kotelon kehäpaineen kautta. Tämä tarkoittaa, että jopa hämärässä tai ahtaissa tiloissa tavalliset teknikot voivat suorittaa asennuksen tarkasti.

Asennusnopeuden vertailu mekaanisen liitoksen ja hitsausmenetelmien välillä

Havainnollistaaksemme visuaalisesti VIC Couplingin asennuksen helppoutta, voimme viitata putkiasennusalan keskimääräiseen aikastandardiin.

Esimerkki asennusajasta: Halkaisijaltaan DN100 (4 tuumaa) teräsputkiliitännässä kokenut hitsaaja tarvitsee tyypillisesti 30–45 minuuttia hitsin suorittamiseen (mukaan lukien valmistelu- ja jäähdytysaika). Asentaminen a VIC Coupling järjestelmä, tiivisterenkaan asentamisesta pulttien kiristämiseen, kestää vain 3–5 minuuttia.

Työkaluriippuvuus: Hitsaus vaatii suuria hitsauskoneita, kaasupulloja ja erikoistuneita tulenkestäviä suojamateriaaleja. VIC-kytkimen asentaminen vaatii vain manuaalisen tai sähköisen momenttiavaimen. Tämä siirrettävyys on erityisen edullinen rakennuskaivoissa tai korkeilla työtasoilla, joissa suuriin laitteisiin pääsy on mahdotonta.

Tärkeimmät vaiheet ja tekniset tiedot asennuksen aikana

Vaikka VIC Coupling on helppo asentaa, standardoitujen käyttömenettelyjen noudattaminen on ratkaisevan tärkeää, jotta järjestelmä pysyy vuotottomana pitkällä aikavälillä.

Tiivistysvoitelu: Tämä on helpoimmin huomiotta jäävä, mutta rakentavin vaihe. Ennen kumirenkaan asentamista tiivistehuuleen on levitettävä erityistä voiteluainetta. Tämä ei ainoastaan ​​estä tiivisterenkaan ryppyjä asennuksen aikana, vaan myös vähentää kitkaa varmistaen, että kotelo on kunnolla paikallaan.

Pulttien kiristysstandardit: Kun asennat VIC-kytkimen, kiristä pultteja molemmilta puolilta vuorotellen, kunnes metallikotelo saavuttaa metallikontaktin.

Silmämääräinen tarkastus: Asennuksen jälkeen laaduntarkastajat voivat määrittää asennuksen laadun yksinkertaisesti tarkastamalla silmämääräisesti, ovatko liitinkotelon raot kiinni, ilman hitsauksen edellyttämää ultraääni- tai radiografista testausta.

VIC-kytkimen joustavuus monimutkaisissa rakennusympäristöissä

Nopean asennusnopeuden lisäksi VIC Coupling osoittaa poikkeuksellista sopeutumiskykyä monimutkaisiin paikan päällä oleviin olosuhteisiin.

Kulman poikkeamatoleranssi: Joustava VIC-liitin mahdollistaa tietyn taipumakulman (yleensä 1° - 3°) putkiliitännässä. Tämä vähentää merkittävästi toissijaisten säätöjen vaikeutta, kun käsitellään perustusten painumista tai epälineaarisia putkien asetteluja.

Jokasään rakentaminen: Sääolosuhteet vaikuttavat suuresti hitsaustoimintoihin, mikä tekee rakentamisesta mahdotonta sateessa, lumessa tai voimakkaassa tuulessa. VIC-liitin kylmätyöliitäntänä ei rajoita ympäristön kosteutta ja lämpötilaa, mikä ylläpitää normaalia asennuksen edistymistä jopa erittäin kylmissä olosuhteissa, kuten -30°C.
