Kuinka tarkistaa, ovatko adapterit vialliset?

Tarkistaaksesi, onko an adapterin kytkentä on viallinen, tarkasta se järjestelmällisesti fyysisten vaurioiden, tiivisteen eheyden, lukitusmekanismin toiminnan ja vuotamattoman paineen alaisen toiminnan varalta. .Useimmat viat voidaan tunnistaa yhdistämällä silmämääräinen tarkastus, manuaalinen toimintatestaus ja kontrolloitu painetesti ennen kytkimen palauttamista käyttöön.

Ymmärrä mitä Adapterikytkimet Tehdä ja missä he epäonnistuvat

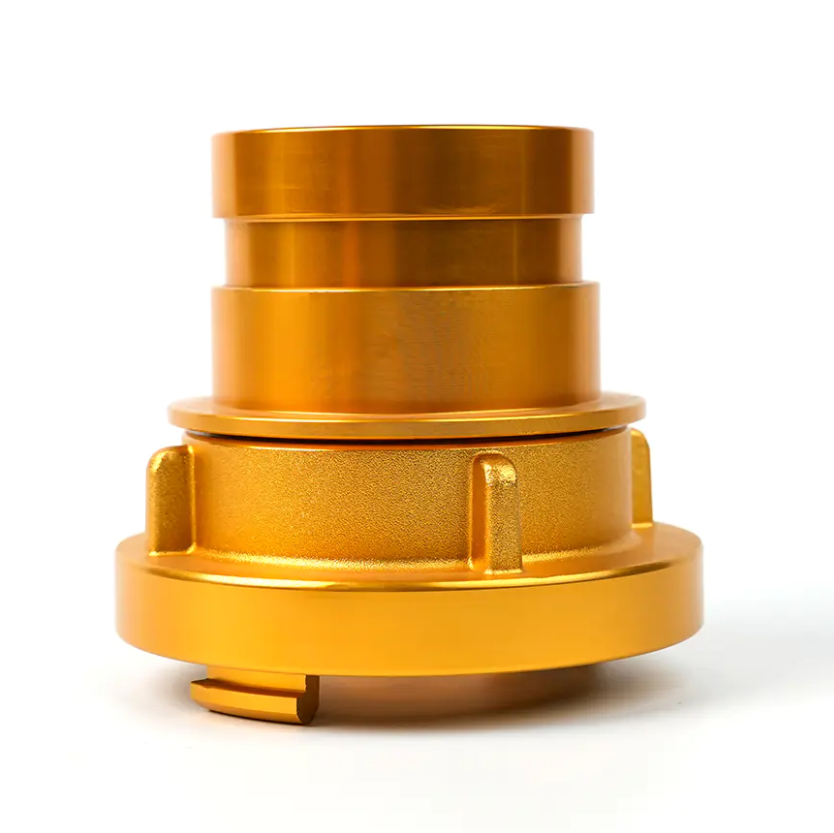

Adapterikytkimet ovat siirtymäliittimiä, jotka mahdollistavat kahden eri kytkentästandardin yhdistämisen muuttamatta kumpaakaan kytkettyä komponenttia. Yleisiä tyyppejä ovat:

• saksasta storziin (mies/nainen) — muuntaa saksalaisen hetkellisen kytkentästandardin ja Storz-symmetrisen kytkentäjärjestelmän välillä.
• saksasta metsätalouteen — yhdistää standardinmukaiset saksalaiset liittimet metsäpalon sammutusletkuihin.
• Saksasta saksaksi Itselukittuva — Saksalainen vakiokytkin, johon on lisätty itselukittuva kiinnitysmekanismi.
• saksasta laipaksi — yhdistää saksalaisten standardien mukaiset letkuliittimet laipallisiin putkiin tai laitteiden sisääntuloihin.
• saksasta monihammas — yhdistää saksalaiset kytkinjärjestelmät monihampaisilla nokka-ura-tyyliseillä liitoksilla.
• Storz-uros Storz-naaraan / Storz metsätalouteen — Muuntaa Storz-versioiden välillä tai Storzista metsän letkustandardeihin.

Koska sovitinkytkimet ovat yhteydessä kahteen eri mekaaniseen järjestelmään, ne ovat alttiita rasitukselle molemmat liitoskohdat samanaikaisesti . Yleisimmät vikapaikat ovat tiivistetiiviste, lukitushampaat tai korvakkeet, runko (erityisesti standardien välisellä siirtymäalueella) ja ulkopinnan viimeistely, joka voi viitata korroosioon tai iskuvaurioihin.

Vaiheittainen visuaalinen tarkastusmenettely

Aloita jokainen tarkistus perusteellisella silmämääräisellä tarkastuksella riittävässä valaistuksessa. Tämä vaihe ei maksa mitään ja havaitsee suurimman osan ilmeisistä vioista ennen kuin toimintatestaukset alkavat.

Tarkasta kytkinrunko

• Etsi halkeamia, murtumia tai halkeamia rungossa, erityisesti korvakkeiden, korvien ja kahden kytkentästandardin välisen siirtymäolkapään ympärillä.
• Tarkista kolhuja tai muodonmuutoksia iskuilta — jopa pieni rungon vääntyminen voi estää kytkintä asettumasta oikein liitäntään.
• Tutki pintaa korroosiota, pistesyöpymistä tai voimakasta hapettumista . Alumiiniliittimissä valkoiset jauhemaiset kerrostumat (alumiinioksidi) osoittavat kosteuden sisäänpääsyä ja pinnan nopeutettua rappeutumista. Messinkiliittimissä vihreä patina kuoppaisilla alueilla viittaa sinkin hajoamisriskiin.
• Vahvista, että keholla on ei näkyviä hitsauskorjauksia, paikkauksia tai luvattomia muutoksia — Nämä ovat välittömän hylkäämisen perusteita.

Tarkista lukituskorvakkeet ja hampaat

• Tutki kaikki lukituskorvakkeet, korvat tai nokkahampaat halkeamista, pyöristämistä tai halkeilua varten. Kuluneet korvakeprofiilit ovat yksi tärkeimmistä syistä tahattomaan irtikytkentään paineen alaisena.
• Tarkista Storz-tyyppisissä liitännöissä, että puolipyöreät lukituskorvakkeet ovat symmetrisiä ja muotoutumattomia . Epäsymmetrinen kuluminen osoittaa, että kytkin on kytketty kulmaan toistuvasti, mikä on aiheuttanut epätasaisen kuormituksen yhdelle korvakkeelle.
• Tarkista itselukkiutuvien saksalaistyyppisten sovittimien kohdalla lukitusjousi tai pidikemekanismi on paikallaan, ehjä ja oikein paikoillaan . Puuttuva tai vääntynyt jousi estää itselukittuvaa toimintoa aktivoitumasta.

Tarkasta tiivistetiiviste

• Irrota tiiviste, jos se on saatavilla, ja tarkista se puristussarja (pysyvä litistyminen), halkeilu, kovettuminen, turpoaminen tai puristusvaurio .
• Alla puristettu tiiviste 70 % alkuperäisestä paksuudestaan tulee katsoa käyttöiän päätyttyä ja vaihtaa, koska se ei enää tuota riittävää tiivistysvoimaa.
• Tarkista, että tiiviste istuu täysin ja tasaisesti urassaan yksikään osa ei ole kiertynyt, kaksinkertaistunut tai puuttuu istuinkanavasta.
• Varmista, että tiivistemateriaali on yhteensopiva kuljetettavan nesteen kanssa – EPDM-tiivisteet ovat vakiona vesi- ja palontorjuntasovelluksissa; Öljypohjaisille nesteille vaaditaan NBR (nitriili) tiivisteitä.

Toiminnallinen testaus: sitoutuminen, kierto ja vapauttaminen

Silmämääräisen tarkastuksen jälkeen testaa kytkimen mekaaninen toiminta yhdistämällä se sopivalla vastinliittimellä. Tämä testi vahvistaa, että kytkin suorittaa ensisijaisen tehtävänsä - yhdistää ja pitää kaksi liitintä yhdessä - ennen kuin paine kohdistetaan.

1. Testaa sitoutumista — liitä sovitin käsin liitäntään. Yhteyden tulee kytkeytyä sujuvasti ja ilman liiallista voimaa . Vastus, sitoutuminen tai tarve pakottaa kytkin yhteen osoittavat virheellistä kohdistusta, muodonmuutosta tai mittojen poikkeavuutta.
2. Testaa lukitus — kytkemisen jälkeen yritä vetää molemmat puolikkaat toisistaan aksiaalisesti vapauttamatta lukkoa. Oikein toimivassa kytkimessä, aksiaalinen erottelu ei saa olla mahdollista kun lukitusmekanismi on kytkettynä. Yli 1–2 mm:n aksiaalinen välys käden vetovoiman vaikutuksesta tarkoittaa kulunutta tai vaurioitunutta lukitusgeometriaa.
3. Testikierto (Storz-tyypit) — Storz-tyyppisten kytkimien tulee pyöriä koko lukituskaarensa läpi (tyypillisesti 30° - 40° ) tarttumatta, hiomatta tai vaatimatta liiallista vääntömomenttia. Jäykkä tai hiekkainen pyöriminen osoittaa likaantumista, korroosiota tai vaurioituneita korvakkeiden pintoja.
4. Testijulkaisu — irrota kytkin ja varmista, että se irtoaa puhtaasti. Kytkimessä, joka vaatii liiallista voimaa irrottaakseen tai joka takertuu osittain, voi olla epämuodostuneet korvakkeet tai turvonnut tiiviste, joka aiheuttaa häiriöitä.
5. Tarkista istuinväli — Kun se on täysin kytkettynä, tarkasta kahden kytkentäpinnan välinen liitäntä. Pitäisi olla kehän ympärillä ei ole näkyvää rakoa . Epätasainen tai osittain avoin pintarako osoittaa, että tiiviste tai tiivistepinnat eivät ole täysin kosketuksessa, mikä johtaa vuotoon paineen alaisena.

Painetestaus varmistaa vuotottoman suorituskyvyn

Kytkin, joka läpäisee visuaalisen ja toiminnallisen tarkastuksen, on silti painetestattava ennen kuin se palautetaan käyttöön kriittisissä sovelluksissa, kuten palontorjunnassa, hydraulisessa siirrossa tai paineistetuissa prosessilinjoissa. Painetestaus on ainoa varma menetelmä sen varmistamiseksi, että tiiviste on ehjä käyttöolosuhteissa.

Hydrostaattinen testimenettely

• Liitä sovittimen kytkin suljettuun testikokoonpanoon käyttämällä sopivia sulkukansia tai testipenkin jakotukia.
• Täytä kokoonpano kokonaan vedellä, tyhjennä kaikki ilma ja paineista sitten 1,5 kertaa kytkimen nimelliskäyttöpaine — tyypillisesti 15–25 bar tavallisissa sammutusletkuliittimissä.
• Pidä testipainetta vähintään 60 sekuntia ja tarkasta kaikki liitännät, kytkimen runko ja tiivistealue vuotojen, tippumisen tai paineen alenemisen varalta mittarissa.
• Painehäviö tai näkyvä kosteus kytkimen pinnassa tai rungossa on testivirhe – kytkin on purettava, vika tunnistettava ja komponentti joko korjattava uudella tiivisteellä tai vaihdettava kokonaan.

Yleisimmät vikatyypit ja niiden todennäköiset syyt

Tarkastusvälit ja parhaat huoltokäytännöt

Säännöllinen, määräaikainen tarkastus on paljon tehokkaampi kuin reaktiivinen vianetsintä vian ilmetessä. Suositeltu tarkastustiheys riippuu sovelluksesta ja ympäristöstä:

• Jokaisen käytön jälkeen — Palontorjuntasovelluksissa tai hätätilanteissa tarkasta silmämääräisesti jokainen sovittimen kytkentä jokaisen käyttöönoton jälkeen. Tarkista törmäysvauriot, tiivisteiden kunto ja korvakkeen kuluminen ennen laitteen palauttamista valmiustilaan.
• 6 kuukauden välein — Suorita täydellinen visuaalinen, toiminnallinen ja painetesti kaikille valmiustilavarastossa oleville sovittimen liittimille. Standardit, kuten DIN 14811 (saksalaisille palonsammutusliittimille), suosittelevat vähintään kahdesti vuodessa suoritettavaa testausta.
• Minkä tahansa törmäyksen tai pudotuksen jälkeen — Tarkasta aina kovalle pinnalle pudonnut tai laitteiden osuma sovitinkytkin, vaikka siinä ei olisi näkyviä vaurioita. Valuseosten piilossa olevat halkeamat eivät välttämättä näy ulkoisesti, mutta ne hajoavat paineen alaisena.
• Vuosittainen tiivisteiden vaihto — vaihda tiivisteet suuressa käytössä tai ulkona varastoituissa sovelluksissa kiinteän vuosittaisen aikataulun mukaan ilmeisestä kunnosta riippumatta. Tiivistemateriaali (erityisesti EPDM ja NBR) hajoaa UV-altistuksen, otsonin ja lämpökierron vaikutuksesta, vaikka se ei olisi käytössä.

Voitele puhdistuksen jälkeen kevyesti korvakkeen pinnat ja tiiviste yhteensopivalla voiteluaineella (silikonirasva EPDM-tiivisteisiin; vaseliinia ei suositella, koska se hajottaa kumitiivisteitä). Säilytä sovitinliittimet kuivassa paikassa poissa UV-altistuksen ja kemikaalihöyryjen ulottuvilta pidentääksesi käyttöikää tarkastusten välillä.

Milloin vaihtaa mieluummin kuin korjata Adapterin kytkentä

Kaikki viat eivät ole korjattavissa. Jotkin olosuhteet edellyttävät välitöntä poistamista käytöstä ja sovittimen liittimen vaihtamista kokonaan, kustannusnäkökohdista riippumatta:

• Mikä tahansa halkeama kytkinrungossa — halkeamat leviävät paineen alaisena, eikä niitä voida turvallisesti hitsata tai paikkata painetta kuljettaviin liittimiin.
• Korva- tai hammasvaurio vähäistä kulumista lukuun ottamatta — halkeilevaa, murtunutta tai voimakkaasti pyöristynyttä korvakkeen geometriaa ei voida palauttaa, ja se johtaa epäluotettavaan lukitukseen.
• Rungon seinämän paksuus pienentynyt korroosion vuoksi — jos kuoppaus on tunkeutunut enemmän kuin 20 % nimellisseinämän paksuudesta , rakenteellista eheyttä paineen alaisena ei voida taata.
• Paineen pitämättä jättäminen tiivisteen vaihdon jälkeen — jos kytkin vuotaa edelleen sen jälkeen, kun uusi oikein asennettu tiiviste on asennettu, rungon tiivistepinta on todennäköisesti vaurioitunut ja kytkinrunko on vaihdettava.
• Tuntematon huoltohistoria tai ikä käyttöiän jälkeen — sovitinkytkimet, joissa ei ole jäljitettäviä tarkastuspöytäkirjoja tai jotka ylittävät valmistajan suositteleman käyttöiän (yleensä 10-15 vuotta alumiinisia palonsammutusliittimiä varten), on poistettava painepalvelusta näkyvästä kunnosta riippumatta.
