Kaikki mitä sinun tulee tietää Storz-lukituskytkimestä

A Storz-lukituskytkin on standardoitu, symmetrinen, neljänneskierroksinen nokkalukitusliitin, jota käytetään laajalti palontorjunnassa, teollisuuden nesteensiirrossa ja hätäpalveluissa nopeiden, työkaluvapaiden, vuotamattomien letkuliitäntöjen luomiseksi. Kytkimen molemmat päät ovat identtiset, joten uros- ja naarasliittimet eivät tarvitse erottaa toisistaan ​​– kohdista, työnnä ja kierrä 90° lukitaksesi. Tämä muotoilu lyhentää dramaattisesti kytkentäaikaa korkeapainetilanteissa ja on yksi luotetuimmista kytkentäjärjestelmistä maailmassa.

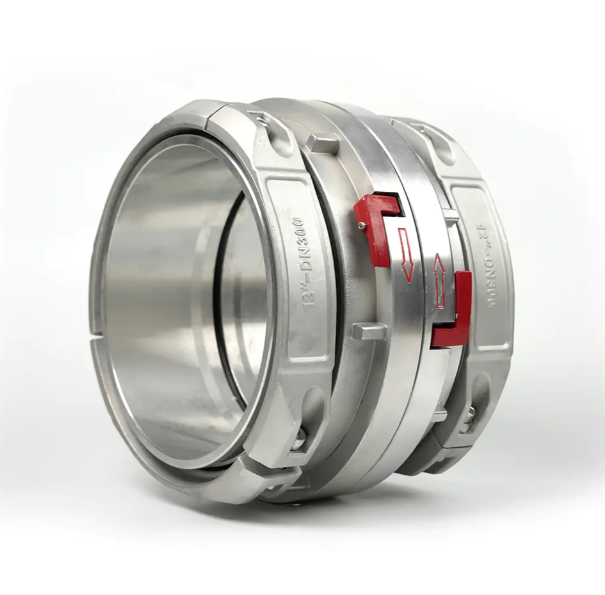

Mikä on a Storz-lukituskytkin ja miten se toimii

Carl August Guido Storzin vuonna 1882 keksimä Storz-liitin on suunniteltu ratkaisemaan kriittinen ongelma palontorjunnassa: yhteensopimattomat letkuliittimet. Koska perinteiset kierreliittimet vaativat uros- ja naaraspäiden sovittamista yhteen, eri osastojen tai lähteiden letkujen yhdistäminen oli usein mahdotonta hätätilanteissa.

Storz-järjestelmä käyttää a symmetrinen korvakkeen ja nokan lukitusmekanismi . Jokaisessa kytkimen päässä on kaksi korvaketta ja vastaava nokkaura. Kun kaksi päätä tuodaan yhteen, korvakkeet liukuvat vastakkaisiin nokkauraan. 90° kierto lukitsee ne sitten paikoilleen puristaen kumitiivisteen vesitiiviin tiivisteen muodostamiseksi.

Tärkeimmät toiminnalliset ominaisuudet sisältävät:

• Yhteys muodostetaan alle 3 sekunnissa ilman työkaluja
• Voidaan kytkeä tai irrottaa jopa jäännöspaineen alaisena
• Symmetrinen muotoilu: molemmat päät ovat vaihdettavissa
• Integroitu kääntö mahdollistaa letkujen vapaan pyörimisen ilman, että liitintä irrotetaan

Vakiokoot ja paineluokitukset

Storz-liittimiä valmistetaan erikokoisina eri virtausmäärien ja painevaatimusten mukaan. Kokomerkinnät viittaavat liitettävän letkun tai putken nimellissisähalkaisijaan.

The 52 mm koko on yleisimmin käytetty rakenteellisessa palontorjunnassa maailmanlaajuisesti. Kytkimet on testattava vähintään 1,5-kertaisella käyttöpaineella EN 1775:n ja vastaavien standardien sertifioimiseksi.

Storz-kytkimen rakentamisessa käytetyt materiaalit

Materiaalin valinta vaikuttaa suoraan painoon, korroosionkestävyyteen, kestävyyteen ja soveltuvuuteen tietyille materiaaleille. Kolme ensisijaista materiaalia ovat:

Alumiiniseos

Yleisin materiaali palontorjuntasovelluksiin. Alumiini Storz-kytkimet ovat kevyt (yleensä 30–50 % kevyempi kuin vastaavat messingit) , korroosionkestävä useimmissa ympäristöissä ja helppo käsitellä väsyneissä olosuhteissa. Ne eivät sovellu käytettäväksi meriveden tai erittäin happamien nesteiden kanssa.

Messinki

Messinki Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Ruostumaton teräs

Käytetään vaativimmissa teollisuus-, kemian- ja lääkeympäristöissä. Ruostumattomasta teräksestä valmistetut kytkimet kestävät aggressiivisia kemikaaleja, korkeita lämpötiloja ja äärimmäistä mekaanista rasitusta. Ne ovat raskain vaihtoehto, mutta tarjoavat pisimmän käyttöiän ankarissa olosuhteissa.

Tiivistetyypit ja niiden rooli tiivistystoiminnassa

Tiiviste on Storz-kytkimen tiiviste. Se asettuu uraan kytkimen toisella puolella ja puristuu kokoon liitoksen aikana. Tiivistemateriaali on valittava kuljetettavan nesteen ja lämpötila-alueen perusteella.

• EPDM (etyleenipropyleenidieenimonomeeri): Vakiona vesi- ja palontorjuntasovelluksiin. Kestää UV-säteilyä, otsonia ja höyryä 120°C asti.
• NBR (nitriilibutadieenikumi): Soveltuu öljypohjaisille nesteille, öljyille ja polttoaineille. Kestää hiilivetyjä, mutta hajoaa otsonin vaikutuksesta.
• FKM (Viton): Kestää aggressiivisia kemikaaleja, korkeita lämpötiloja 200°C asti ja väkeviä happoja. Käytetään kemiallisissa ja teollisissa yhteyksissä.
• Silikoni: Elintarvikekäyttöiset sovellukset ja korkean lämpötilan höyrylinjat. FDA:n määräysten mukainen tarvittaessa.

Tiivisteet on tarkastettava ennen jokaista käyttöä ja vaihdettava, kun ne ovat halkeilleet, vääntyneet tai kovettuneet. Viallinen tiiviste on suurin syy Storz-kytkimen vuotamiseen kenttäolosuhteissa.

Tärkeimmät sovellukset eri toimialoilla

Storz-lukitusliittimet käytetään paljon muuallakin kuin palokunta. Niiden pikaliitin, standardisoitu muotoilu tekee niistä ihanteellisia kaikkialla, missä tarvitaan nopeaa nesteen siirtoa.

Palontorjunta- ja pelastuspalvelut

Tämä on edelleen ensisijainen sovellus. Palolaitokset yli 40 maassa käyttävät Storzia vakioletkuliittimenä. Hydranttien liitännät, laitteiden ulostulot ja letkujen väliset liitokset ovat kaikki riippuvaisia ​​Storz-liittimistä. Symmetrisen rakenteen ansiosta jokainen palomies voi liittää minkä tahansa letkun mihin tahansa palopostiin ilman yhteensopivuusongelmia.

Teollisuuden nesteiden siirto

Kemiantehtaat, jalostamot ja käsittelylaitokset käyttävät Storz-liittimiä veden, liuottimien ja ei-aggressiivisten kemikaalien siirtämiseen varastosäiliöiden ja kuljetusajoneuvojen välillä. Työkaluton toiminta lyhentää käsittelyaikaa lastauksen ja purkamisen aikana.

Maatalous ja kastelu

Laajamittainen kastelujärjestelmät käyttävät Storz-liittimiä vesijohtojen ja pumpun ulostulojen nopeaan liittämiseen. 75 mm ja 100 mm koot ovat yleisiä kenttäsovelluksissa, joissa vaaditaan suuria virtausnopeuksia minimaalisella painehäviöllä.

Kaivostoiminta ja tunnelointi

Maanalaiset ympäristöt vaativat nopeita ja luotettavia yhteyksiä sekä palontorjunta- että vedenpoistojärjestelmille. Storz-kytkimet ovat edullisia niiden kestävyyden ja kyvyn vuoksi toimia pölyisissä, märissä ja ahtaissa olosuhteissa.

Rakentaminen ja rakennustekniikka

Tilapäiset vesijohtolinjat rakennustyömailla, betonin sekoitusoperaatiot ja vedenpoistosovellukset hyötyvät kaikki Storz-liittimien siirrettävyydestä ja vaihdettavuudesta.

Storz vs. muut pikaliitinjärjestelmät

Storzin vertailun vaihtoehtoisiin kytkentäjärjestelmiin auttaa valitsemaan oikea ratkaisu tiettyyn sovellukseen.

Asiaankuuluvat standardit ja sertifikaatit

Ammattikäyttöön tarkoitettujen Storz-kytkimien on oltava sovellettavien standardien mukaisia yhteentoimivuuden ja turvallisuuden varmistamiseksi. Yleisimmin viitattuja standardeja ovat mm.

• DIN 14307: Saksalainen standardi, joka määrittelee palontorjunnassa käytettävien Storz-kytkimien mitat ja suorituskykyvaatimukset. Laajalti hyväksytty kaikkialla Euroopassa.
• EN 1775: Eurooppalainen standardi palontorjuntaletkujärjestelmille, mukaan lukien liitäntävaatimukset.
• NFPA 1963: Yhdysvaltain standardi paloletkuliitännöille. Vaikka Yhdysvalloissa käytetään yleisesti NST:tä (National Standard Thread), monilla Yhdysvaltain osastoilla on nyt varastossa Storz-sovittimia halkaisijaltaan suuria syöttölinjoja varten.
• AS 2419.1: Australian standardi, joka kattaa palopostiasennukset, mukaan lukien Storz-kytkimen tekniset tiedot.

Varmista aina, että kytkimissä on asiaankuuluvat sertifiointimerkit ja jäljitettävyysasiakirjat, erityisesti hengenturvallisuuden palontorjuntasovelluksissa.

Tarkastus, huolto ja käyttöikä

Oikea huolto pidentää käyttöikää ja varmistaa luotettavan suorituskyvyn silloin, kun se on tärkeintä. Hyvin huollettu alumiininen Storz-kytkin kestää 10-20 vuotta tai enemmän normaalissa sammutuspalvelussa.

Rutiinitarkastuksen tarkistuslista

• Tarkista tiiviste halkeamien, kovettumisen, turpoamisen tai muodonmuutosten varalta – vaihda vuosittain tai useammin raskaassa käytössä
• Tarkista korvakkeet ja nokkaraot kulumien, purseiden tai muodonmuutosten varalta, jotka voivat estää täyden kiinnittymisen
• Tarkista kääntöliike – sen tulee pyöriä vapaasti ilman jäykkyyttä tai hiontaa
• Etsi korroosiota, kuoppia tai halkeamia kytkimen rungosta, erityisesti korvakkeen pohjan ympäriltä
• Testaa kytkimen kytkentä liitäntäkytkimen kanssa – liitännän tulee lukkiutua vakaalla neljänneskierroksella eikä heliseä tai irrota ilman tahallista ponnistelua

Ylläpidon parhaat käytännöt

• Puhdista makealla vedellä suolavedelle tai kemikaalille altistumisen jälkeen
• Levitä kevyesti silikonipohjaista voiteluainetta kääntö- ja lukituspinnoille vuosittain – vältä öljypohjaisia voiteluaineita, jotka heikentävät kumitiivisteitä
• Säilytä kytkimet suojakorkilla asennettuina estämään vieraiden aineiden pääsyn kytkimen pintaan
• Poista käytöstä kaikki kytkimet, joissa on halkeamia runkoja, irrotettuja korvakkeita tai juuttuneet nivelet – älä korjaa rakennevaurioita kentällä

Adapterit ja tarvikkeet Storz-järjestelmiin

Kattava valikoima lisävarusteita laajentaa Storz-kytkimien yhteensopivuutta eri järjestelmiin ja sovelluksiin:

• Storz–BSP/NPT-kierreadapterit: Salli liittäminen Storz-liittimien ja kierreputkijärjestelmien välillä – käytetään yleisesti palopostiliitoksissa sekastandardiympäristöissä
• Storz-Camlock-sovittimet: Siltayhteensopivuus Storz-palonsammutusletkujen ja Camlockin teollisuusjärjestelmien välillä
• Vähentävät kytkimet: Liitä kaksi eri nimelliskokoista Storz-liitintä, esim. 75 mm:n syöttöletku 52 mm:n syöttöletkuun
• Tyhjät korkit ja tulpat: Sulje käyttämättömät ulostulot tai avoimet liitospäät kuljetuksen ja varastoinnin aikana
• Painemittarit Storz-tulolla: Syöttöpaineen valvontaan kytkimen liitäntäpisteessä
• Lukituspuristimet ja kiinnityslaitteet: Lisäturvaa täriseviin teollisuusympäristöihin, joissa vahingossa tapahtuva neljänneskierroksen katkeaminen on riski

Yleiset ongelmat ja vianetsintä

Jopa hyvin huolletut Storz-kytkimet voivat kohdata ongelmia kentällä. Tässä ovat yleisimmät ongelmat ja niiden syyt:

Kytkentä ei lukkiudu kokonaan

Syynä on nokkaraoissa oleva roska, kuluneet tai vaurioituneet korvakkeet tai turvonnut tiiviste, joka estää kasvoja kohtaamasta. Puhdista nokkaraot, tarkasta korvakkeet ja tarkista tiivisteen paksuus. Vaihda kuluneet tai vaurioituneet osat.

Vuoto liitäntäpisteessä

Lähes aina syynä on vaurioitunut, puuttuva tai väärin asennettu tiiviste. Joissakin tapauksissa epämuodostunut liitospinta estää tiivisteen kunnollisen puristuksen. Tarkista, ettei tiivisteen istukan urassa ole koloja tai muodonmuutoksia.

Kytkentä vaikea irrottaa paineistuksen jälkeen

Jäännöspaine pidättää kytkimen lukittuun asentoon. Ilmaa paine aina ennen kuin yrität irrottaa. Älä koskaan lyö kytkimen runkoa työkaluilla pakottaaksesi irrottamisen – tämä vahingoittaa korvakkeita ja nokkarakoja.

Kääntyvä tai jäykkä

Syynä korroosiosta, saastumisesta tai voitelun puutteesta. Levitä tunkeutuvaa silikonivoiteluainetta ja kierrä kääntöä vähitellen. Jos kääntölaite jää kiinni, poista se käytöstä – pyörimätön kääntölaite aiheuttaa letkun vääntymisen ja heikentää virtauksen tehokkuutta.

Oikean Storz-kytkimen valitseminen sovelluksellesi

Käytä seuraavia päätöskohtia löytääksesi sopivimman Storz-kytkimen tekniset tiedot:

1. Määritä tarvittava virtausnopeus ja työpaine — valitse nimelliskoko, joka täyttää virtausvaatimukset ilman liiallista painehäviötä
2. Tunnista siirrettävä neste — valitse materiaali (alumiini, messinki, ruostumaton) ja tiivistetyyppi (EPDM, NBR, FKM) sen mukaan
3. Tarkista sovellettavat standardit — Varmista, että kytkin täyttää alueellasi tai toimialallasi vaadittavat mitta- ja painestandardit
4. Harkitse toimintaympäristöä — meri- tai kemialliset ympäristöt vaativat korkealaatuisempia materiaaleja; painoherkät sovellukset suosivat alumiinia
5. Arvioi yhteensopivuus olemassa olevien järjestelmien kanssa — Jos sovittimia tarvitaan, varmista sovittimen yhteensopivuus ja varmista, että ylimääräisiä painehäviöjä ei oteta käyttöön
6. Vahvista yhteyden tyyppi — määrittää, miten kytkin kiinnittyy letkuun, putkeen tai laitteeseen (puristus, letkun varsi, kierre, laippa)
