Kuinka käyttää Storz-sovittimia?

Mitä Storz-sovittimet ovat?

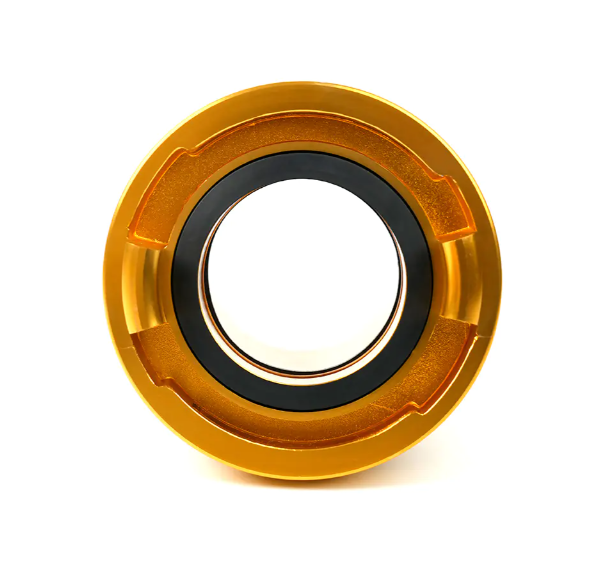

Storz adapterit , joka tunnetaan myös nimellä Storz-liittimet tai Storz-pikakytkimet, ovat erittäin tehokas liitäntäjärjestelmä, jota käytetään laajalti palontorjunta-, teollisuus- ja maataloussovelluksissa. Niiden ydinominaisuus on ainutlaatuinen korvakerakenne (tyypillisesti kaksi tai kolme korvaketta), mikä tekee liittämisestä poikkeuksellisen nopean ja helpon. Toisin kuin perinteiset kierreliittimet, Storz-liittimet vaativat vain kahden liittimen kohdistamista, työntämistä sisään ja sitten varovasti pyörittämistä lukitakseen ne paikoilleen, jolloin saavutetaan saumaton, vuotamaton liitos.

Storz-sovittimien ensisijainen tehtävä on toimia sovittimina, jotka yhdistävät tai muuntavat erilaisia ​​standardeja ja liittimiä. Ne ratkaisevat aiemmin yhteensopimattomien liitäntöjen väliset yhteysongelmat ja ovat keskeinen komponentti laiteyhteensopivuuden saavuttamisessa.

Kuinka Storz-sovittimet toimivat?

Storz-sovittimet toimivat "napsauta ja pidä" -mekanisminsa perusteella:

Tasaus: Kohdista kahden liitettävän liittimen korvakkeet ja urat (esim. Storz-uros ja Storz-naaras tai Storz-sovitin tavallisen Storz-liittimen kanssa).

Työnnä sisään: Työnnä molempien liittimien tiivistepinnat kokonaan yhteen. Tyypillisesti liittimen sisällä on tiiviste tiiviin tiiviyden varmistamiseksi.

Kierrä: Kierrä jompaakumpaa liitintä (tai käytä erityistä jakoavainta) noin 120 astetta (kolmannes kierrosta) myötäpäivään, kunnes korvakkeet ovat täysin kiinni ja lukittuneet paikoilleen.

Tämä nopea lukitusmekanismi tekee siitä ihanteellisen korkeapaineletkuille ja nesteensyöttöjärjestelmille.

Kuinka kytkeä eri standardiliittimet Storz-sovittimilla?

Storz-sovittimien käytön ydinarvo on niiden muunnostoiminto, joka mahdollistaa yhteensopivuuden eri järjestelmien välillä:

1. Storzista kierreliitäntöihin (esim. BSP tai NPT)

Kun haluat liittää paloletkun liittimen tavallisella Storz-liittimellä pumppuun tai palopostiin, jossa on kierrelähtö, tarvitset Storz-kierteeseen sovittimen:

Valitse oikea sovitin: Varmista, että sovittimen toinen pää on oikean kokoinen Storz (esim. DN50/2") ja toisessa päässä on vastaava kierremääritys (esim. 2" BSP-sisäkierre).

Kierrepään liittäminen: Kääri sovittimen kierrepää tiivisteteipillä (kuten PTFE-teipillä) ja ruuvaa se kohdelaitteen (pumpun tai palopostin) kierreporttiin.

Storz-pään liittäminen: Työnnä Storz-paloletkun liitin adapterin Storz-porttiin ja lukitse se kiertämällä.

2. Erikokoisten Storz-liittimien liittäminen

Jos laitteessasi ja letkussasi on erikokoiset Storz-liittimet, tarvitset pienentävän/suurentavan Storz-sovittimen:

Suuremman pään liittäminen: Liitä sovittimen suurempi Storz-pää vastaavaan suurempaan liittimeen ja lukitse se.

Pienemmän koon liittäminen: Työnnä letkun pienempi Storz-liitin sovittimen pienempään porttiin ja lukitse se kiertämällä.

3. Yhdistäminen muihin Quick-Connect-standardeihin (esim. laippoihin tai nokkalukkoihin)

Jotkut teolliset sovellukset saattavat edellyttää Storz-liittimien liittämistä erilaisiin vakioliittimiin, kuten Camlockiin tai laippoihin. Tässä tapauksessa tarvitset Storz-Camlock-sovittimen tai Storz-to-Flange-sovittimen. Toimintatapa on samanlainen kuin kierreliitännät, jolloin järjestelmät yhdistetään sovittimen kautta.

Storz-sovittimien käytön edut ja varotoimet

Edut:

• Nopea yhteys: Nopea käyttö säästää arvokasta aikaa hätätilanteissa ja teollisuustuotannossa.
• Korkea luotettavuus: Turvallisesti lukittu, erinomainen tiivistys ja kestää korkeaa painetta.
• Monipuolisuus: Sovittimena se liitetään helposti erilaisiin vakioliittimiin, mikä parantaa laitteiden käyttöastetta.



Varotoimet:

• Vastaa kokoa: Storz-liittimiä on saatavana eri nimellishalkaisijoilla (esim. DN50, DN65, DN100). Kun käytät Storz-sovittimia, varmista, että sovittimen Storz-koko vastaa olemassa olevaa Storz-liitintäsi.


• Tiivistetiivisteet: Varmista, että tiivisteet ovat ehjät ja oikein asennettu; tämä on tärkeää vuotamattomille liitoksille.


• Huolto: Tarkista säännöllisesti paloletkun liittimen ja sovittimen korvakkeet kulumisen tai vaurioiden varalta varmistaaksesi turvallisen ja luotettavan liitännän.



Valitsemalla ja käyttämällä oikein Storz adapterit , voit liittää tehokkaasti ja turvallisesti erilaisia nesteensiirtolaitteita, jotka tarjoavat erinomaisen suorituskyvyn sekä palohätätilanteissa että päivittäisissä teollisissa toimissa.
