Millaisia ​​Storz-kytkimiä on olemassa?

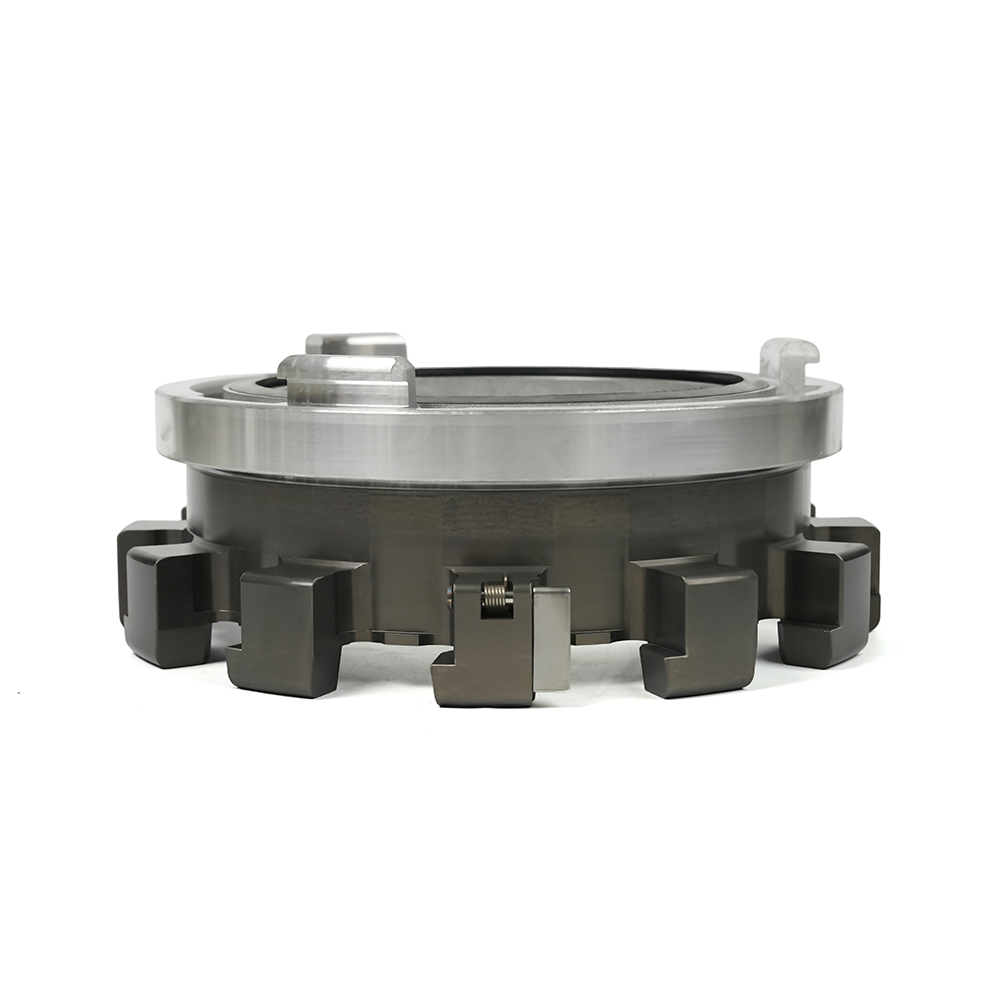

Storz-kytkimet (tunnetaan myös nimellä Cam lock -kytkimet tai saksalaiset pikaliittimet) ovat pikaliittimiä, joita käytetään laajalti palontorjunta-, vedenkäsittely-, kemian-, maatalous- ja teollisuusnesteiden kuljetusaloilla yksinkertaisen toiminnan, luotettavan liitoksen ja suuren vaihdettavuuden ansiosta. Ne koostuvat kahdesta identtisestä kynsityyppisestä liittimestä, jotka muodostavat tiiviin liitoksen yksinkertaisesti työntämällä ja kiertämällä (yleensä 120° tai 90°) ilman lisälukitusmekanismeja, mikä parantaa huomattavasti tehokkuutta ja turvallisuutta.

Storz-kytkimien luokitus

Vaikka perussuunnittelu ja toimintaperiaate Storz-kytkin ovat yhtenäisiä – eli nopea lukitus saadaan aikaan kynsien (tai korvien) ja vastaavien nokkarakenteiden kautta – ne voidaan silti luokitella eri tavoin liitosmuodon ja materiaalien mukaan vastaamaan erilaisia nesteenkuljetustarpeita.

1. Luokittelu yhteyspään mukaan (yleisin tyyppi)

Tämä on tärkein luokitusmenetelmä, joka määrittää kuinka Storz-kytkimet kytkeytyvät muihin laitteisiin tai putkiin:

Storz-letkun liitäntä:

Sovellukset: Käytetään suoraan yhdistämiseen Storz-kytkin paloletkuihin, teollisuusletkuihin tai maatalouden kasteluletkuihin.

Ominaisuudet: Sisältää tyypillisesti letkun pään (varsi), joka on kiinnitetty letkuun puristimella tai pidikkeellä ja on nesteliitäntäjärjestelmien ydinkomponentti.

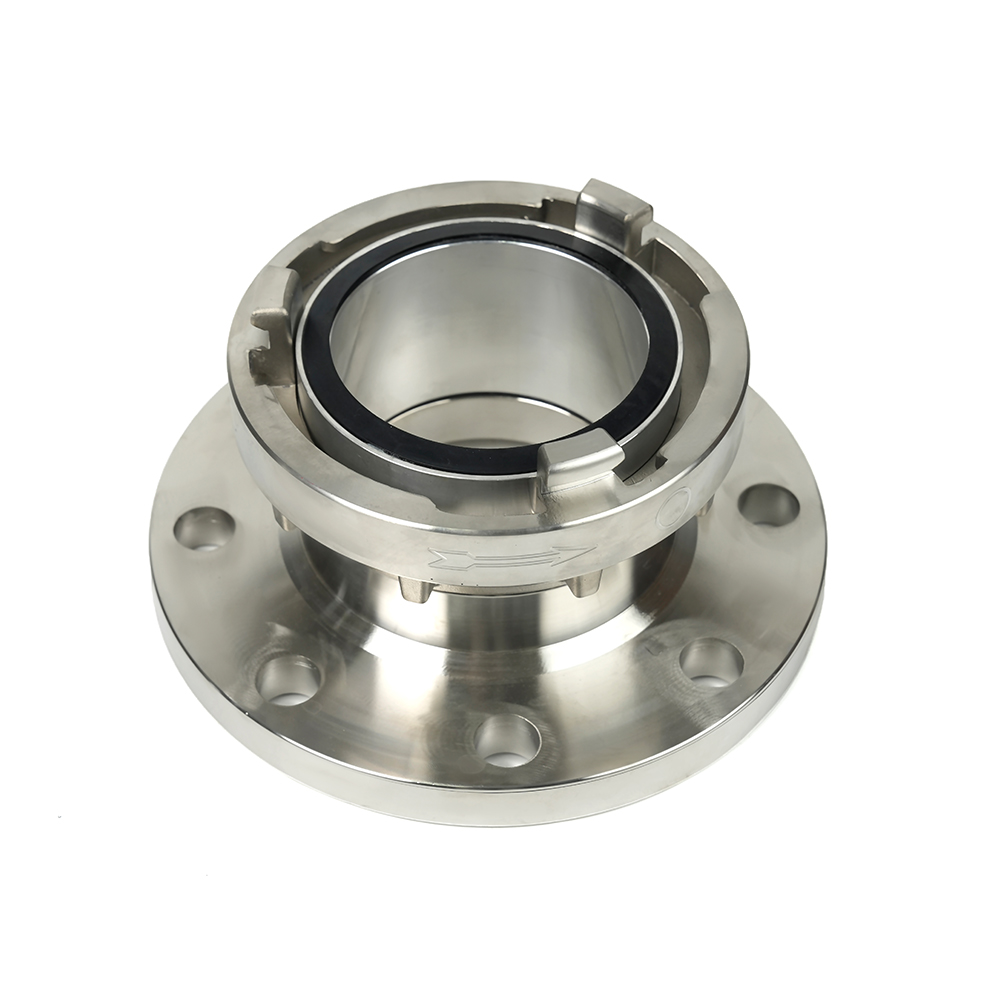

Storz-kierreliitos:

Käyttökohteet: Käytetään Storz-liittimien liittämiseen standardikierteillä varustettujen putkien, venttiilien tai pumppujen sisään- ja ulostuloon.

Tyypit: Jaettu sisä- ja ulkokierteisiin. Yleisiä lankastandardeja ovat BSP, NPT jne. Tämä tyyppi on avain nopean muuntamisen ja järjestelmäintegraation mahdollistamiseksi.

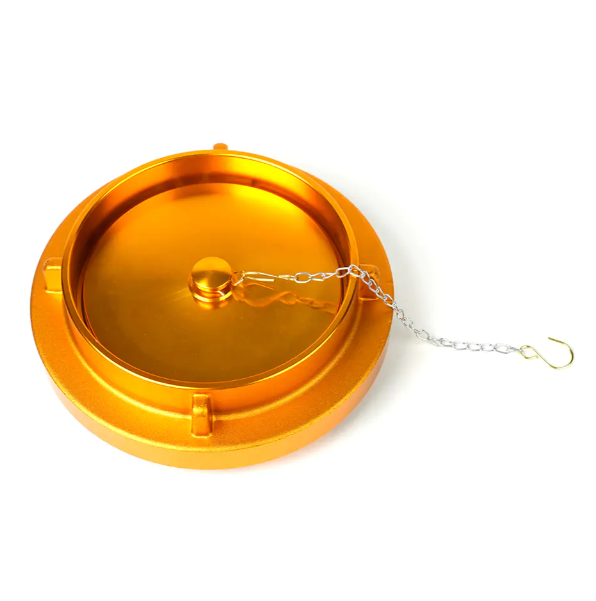

Storz tyhjä korkki/tulppa:

Käyttökohteet: Käytetään käyttämättömien sulkemiseen Storz-kytkin ulostuloaukkoja tai letkujen päitä estämään nestevuoto tai epäpuhtaudet pääsemästä nestejärjestelmään.

Ominaisuudet: Varustettu tiivisterenkaalla luotettavan tiivistyksen takaamiseksi.

2. Luokittelu materiaalin mukaan

Storz-liittimien korroosionkestävyys ja kestävyys riippuvat ensisijaisesti niiden valmistusmateriaaleista, jotka vaikuttavat suoraan niiden käyttöön tietyissä väliaineissa:

Alumiiniseos Storz-kytkimet:

Ominaisuudet: Kevyt, kustannustehokas ja hyvä korroosionkestävyys.

Käyttökohteet: Yleisimmin palonsammutuslaitteissa, vedenkäsittelyssä ja yleisessä teollisuuden nesteiden kuljetuksessa.

Messinki/pronssi Storz-liittimet:

Ominaisuudet: Korkea lujuus, korroosionkestävyys, korkean lämpötilan kestävyys ja kipinänkestävyys.

Käyttökohteet: Soveltuu meriympäristöihin, öljy- ja kaasuteollisuuteen sekä korkeampaa kestävyyttä vaativiin sovelluksiin.

Ruostumattomasta teräksestä valmistetut Storz-liittimet:

Ominaisuudet: Erinomainen kemiallinen korroosionkestävyys ja korkea lujuus.

Käyttökohteet: Käytetään laajasti teollisuudenaloilla, joilla on erittäin korkeat hygienia- ja yhteensopivuusvaatimukset, kuten kemianteollisuudessa, elintarviketeollisuudessa ja lääketeollisuudessa.

Storz-kytkins made of polypropylene (PP) or nylon and other plastics:

Ominaisuudet: Erittäin kevyt, erinomainen kemikaalinkestävyys ja alhaiset kustannukset.

Käyttökohteet: Maatalouden kastelu, matalapaineinen vedenkäsittely ja tiettyjen erikoiskemikaalien kuljetus.

Tekniset tiedot ja vaihdettavuus

Storz-kytkimien keskeinen ominaisuus on niiden vaihdettavuus. Niiden tekniset tiedot eivät määräydy putken halkaisijan, vaan korvakkeen (tai nokkavälin) mukaan. Niin kauan kuin korvakkeiden väli on sama, voidaan yhdistää eri valmistajien Storz-liittimiä eri päätytyypeillä (kuten letkuliittimet ja tulpat).

Yleisiä kynsien etäisyyksiä ovat:

• 52 mm (D-koko, DN25/DN32-letkuille)
• 66 mm (C-koko, DN38/DN50-letkuille)
• 89 mm (koko B, DN65-letkuille)
• 133 mm (koko A, DN100/DN110 letkuille)



Sopivan Storz-kytkimen valitsemiseksi määritä ensin tarvittava koko (kynsien etäisyys) yhteenliittämisen varmistamiseksi. Toiseksi valitse kuljetettavan väliaineen ominaisuuksien, paineen ja lämpötilan perusteella sopivin materiaali (esim. alumiini, ruostumaton teräs) ja liitostyyppi (esim. letkun pää tai kierre). Olipa kyseessä hätäpaloliitännät tai jokapäiväinen teollisuuden nesteenhallinta, Storz-kytkimet ovat ihanteellisia tehokkaiden ja turvallisten liitäntöjen aikaansaamiseen.
