Mikä on Storz-lukittava tyhjä korkki?

A Storz-lukitustyhjä korkki on erikoistunut teollisuuspaineliitin, joka on suunniteltu tiivistämään Storz-yhteensopivien putkien, venttiilien ja letkujen poisto- tai imupäät. Toisin kuin tavalliset Storz-suojukset, "lukitus"-versiossa on mekaaninen salpa tai turvalukkomekanismi – usein jousikuormitteinen tappi tai vääntölukillinen liukusäädin – joka estää kytkintä irrottamasta vahingossa korkeataajuisen tärinän, letkun vääntömomentin tai äkillisten painepiikkien vuoksi. Se toimii ensisijaisena turvaesteenä nesteensyöttöjärjestelmissä varmistaen, että käyttämättömät portit pysyvät ilmatiiviinä ja vesitiiviinä vaativissa käyttöolosuhteissa.

Storz-kytkimen perusrakenne on "sukupuolinen", mikä tarkoittaa, että liitoksen molemmat päät ovat identtisiä. Tämä eliminoi tarpeen sovittaa uros- ja naaraslankoja, mikä nopeuttaa merkittävästi käyttöönottoa hätätilanteissa. Tyhjä korkki toimii tehokkaasti tämän järjestelmän "päätepisteenä". Kun lukitusmekanismi on kytkettynä, korkkia ei voi kääntää tai poistaa ilman manuaalista puuttumista, mikä tarjoaa tärkeä suojakerros julkisessa infrastruktuurissa ja korkeapaineteollisuudessa.

Ydinsuunnittelu ja mekaaniset komponentit

Ymmärtääksesi a Storz lukittava tyhjä korkki , täytyy tutkia sen rakenteellista anatomiaa. Korkki on tyypillisesti taottu tai valettu erittäin lujista materiaaleista ja se koostuu useista kriittisistä komponenteista, jotka toimivat yhdessä tiiviyden ylläpitämiseksi.

Lug-järjestelmä

"Kengät" ovat lukittavia koukkuja, jotka määrittävät Storz-yhteyden. Tyhjäkorkissa nämä korvakkeet on tarkkuuskoneistettu liukumaan vastaanottavan kytkimen uriin. Korvakkeiden välinen etäisyys, joka tunnetaan nimellä KA-etäisyys tai korvaetäisyys – on ensisijainen kokomittari. Esimerkiksi 65 mm:n Storz-korkissa on oltava vastaava KA-etäisyys (yleensä 81 mm), jotta se sopii vastaavaan venttiiliin.

Lukitusmekanismi

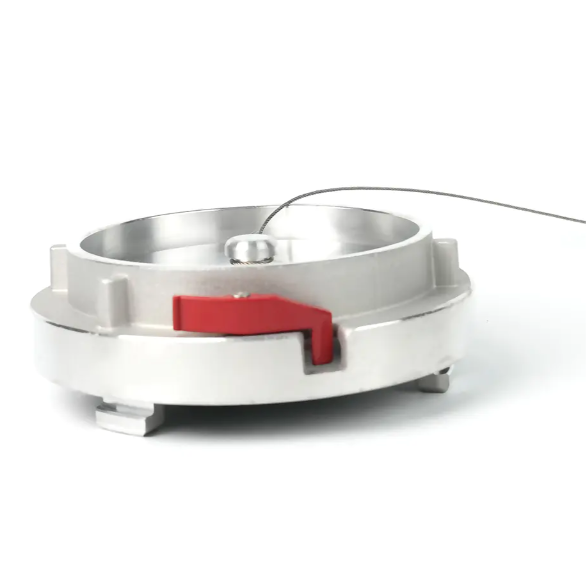

Lukitusominaisuus erottaa tämän korkin vakioversioista. Se koostuu yleensä a jousitoiminen metallisalpa sijaitsee ulkoreunassa. Kun kansi on kierretty lukittuun asentoon (tyypillisesti 90 asteen käännös), salpa napsahtaa vastaanottokytkimen loveen. Tämä estää vastakkaisen pyörimisen. Tärinäpitoisissa ympäristöissä, kuten liikkuvissa palolaitteissa tai raskaan teollisuuspumpun lähellä, tämä lukko estää kantta tärisemästä löysäksi ajan myötä.

Tiivistetiivisteet

Kannen sisäpuolella on vahva tiiviste. Nämä tiivisteet valmistetaan käyttötarkoituksesta riippuen erilaisista elastomeereistä:

• Nitriili (NBR): Standardi vesi- ja öljysovelluksiin, joka tarjoaa erinomaisen kulutuskestävyyden.
• Viton (FKM): Käytetään korkeissa lämpötiloissa tai kemiallisesti raskaassa ympäristössä.
• EPDM: Suositellaan ulkokäyttöön UV- ja otsonin hajoamiskestävyyden vuoksi.

Tekniset tiedot ja kokostandardit

Storz lukittava tyhjä korkkis on valmistettu tiukkojen kansainvälisten standardien mukaisesti vaihdettavuuden varmistamiseksi. Yleisimmät noudattamat standardit ovat DIN (Saksan standardointiinstituutti) ja erilaisia eurooppalaisia paloturvallisuusmääräyksiä. Mitoituksen tarkkuus on elintärkeää; jopa muutaman millimetrin ero KA-etäisyydellä tekee korkin hyödyttömäksi.

Kriittiset sovellukset nykyaikaisessa infrastruktuurissa

Lukittavien aihioiden korkkien käyttö on pakollista useilla aloilla, joilla nesteen suojauksen epäonnistuminen voi johtaa katastrofaalisiin omaisuusvahinkoihin tai ympäristövahinkoihin.

Palontorjunta- ja seisontaputkijärjestelmät

Palolaitokset käyttävät näitä korkkeja suojaamaan palokuntayhteyttä (FDC) rakennusten ulkopuolella. Ilman lukituskorkkia roskat, pesivät hyönteiset tai vandaalit voivat tukkia vesireitin. Tulipalon syttyessä palomiesten on voitava luottaa siihen, että imuaukko on vapaa. The lukitusmekanismi varmistaa, että korkki pysyy paikoillaan huolimatta vilkkaasti liikennöidyistä kaupunkiympäristöistä, joissa tavallisia korkkeja voidaan peukaloida.

Irtotavara- ja raekuljetus

Jauheiden (kuten sementin, jauhon tai muovipellettien) pneumaattisessa kuljetuksessa Storz-liittimet ovat kaikkialla. Kuljetuksen aikana ajoneuvon tärinä voi aiheuttaa lukkiutumattomien varusteiden löystymisen. Lukittava aihiokansi estää kuivien bulkkimateriaalien vahingossa purkamisen, mikä voi olla sekä taloudellinen menetys että hengitysvaara käyttäjille.

Jätevesi- ja imuhuolto

Tyhjiöautot ja jätevedenpuhdistamot käyttävät Storzin tyhjiä korkkeja imuaukon tiivistämiseen. Koska nämä järjestelmät toimivat usein alipaineessa, tiivisteen eheys on ensiarvoisen tärkeää pumpun kavitaation estämiseksi. Lukitustappi varmistaa, että korkki pysyy täydellisesti keskellä ja puristuu tiivistettä vasten, mikä ylläpitää tyhjiötä.

Materiaalitiede ja kestävyystekijät

Materiaalin valinta a Storz lukittava tyhjä korkki sen määrää ympäristö, jossa se asuu. Väärän metalliseoksen käyttö voi johtaa galvaaniseen korroosioon tai mekaaniseen vikaan paineen alaisena.

1. Taottu alumiini: Tämä on yleisin materiaali. Takominen tarjoaa ylivertaisen raerakenteen valuun verrattuna, mikä antaa kannen kestää työpaineet jopa 16 bar (232 PSI) halkeilematta. Useimmat ovat kova-anodisoituja hapettumisen estämiseksi.
2. Ruostumaton teräs (luokka 316): Välttämätön meriympäristöissä tai kemikaalien käsittelylaitoksissa. Ruostumattomasta teräksestä valmistetut Storz-korkit kestävät suolaveden korroosiota, ja niitä käytetään usein "happopalveluissa", joissa on aggressiivisia puhdistusaineita.
3. Messinki / Gunmetal: Suositellaan maanalaisissa kaivoksissa tai räjähdysvaarallisissa tiloissa (ATEX-vyöhykkeet), koska ne ovat "kipinöimättömiä" metalleja. Jos messinkikorkki pudotetaan tai siihen osuu, se ei todennäköisesti synny kipinää, joka voisi sytyttää palavat kaasut.

Asennus- ja huoltoprotokollat

Jotta Storz-lukitussuojus toimii oikein, vaaditaan asianmukainen asennus ja toistuva huolto. Väärin kiinnitetty korkki on ammuksen riski korkeassa paineessa.

Asennusvaiheet

1. Tarkista, ettei tiivisteessä ole halkeamia, hiekkaa tai litteitä kohtia. 2. Kohdista tyhjän kannen korvakkeet kiinteän kytkimen koloihin. 3. Paina lujasti ja käännä korkkia myötäpäivään. 4. Jatka pyörittämistä, kunnes lukitustappi "napsahtaa" tai lukitusliuku lukittuu. 5. Suorita "takaisinveto" -testi varmistaaksesi, että korkki ei voi pyöriä vastakkaiseen suuntaan painamatta vapautussalpaa.

Huollon tarkistuslista

• Kuukausitarkastus: Tarkista turvaketjun olemassaolo (joka estää korkin katoamisen, kun se irrotetaan).
• Voitelu: Käytä elintarvikelaatuista silikonisuihketta lukitustappiin ja korvakkeiden pintoihin estääksesi kovan veden mineraalien kerääntymisen aiheuttaman "kiinnijäämisen".
• Tiivisteen vaihto: Tiivisteet tulee vaihtaa joka kerta 2-5 vuotta , tai heti, jos niissä on merkkejä kovettumisesta (puristussarja).

Turvaketjun rooli

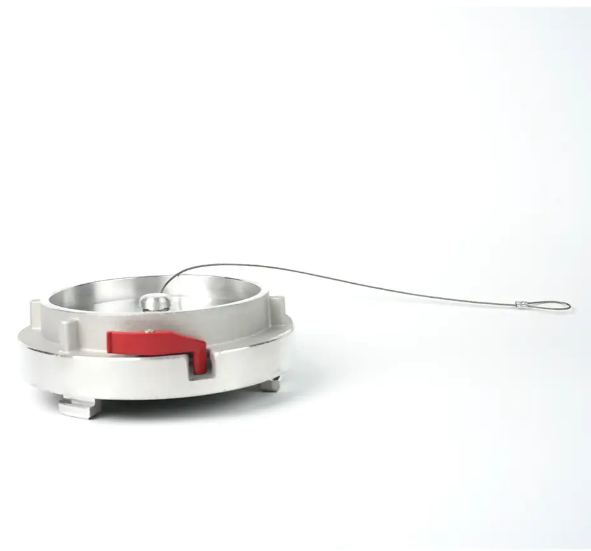

Useimmat Storzin lukittavat aihiokannet on varustettu kestävällä galvanoidulla tai ruostumattomasta teräksestä valmistetulla ketjulla. Tämä ei ole vain mukavuusominaisuus; se on turvallisuuden ja toiminnan välttämättömyys. Kunnallisessa palontorjunnassa ketjun puuttuminen johtaa usein korkkien sijoittumiseen tai varastukseen, jolloin paloposti tai pystyputki on alttiina tukkeutumiselle. Ketju on tyypillisesti Pituus 300-500 mm ja se on ankkuroitu venttiilin tai putken päärunkoon raskaan renkaan kautta. Tämä varmistaa, että lukituskorkki on aina käytettävissä välitöntä uudelleen sulkemista varten käytön jälkeen.

Yhteenveto eduista

Yhteenvetona, Storz lukittava tyhjä korkki on kriittinen komponentti kaikissa järjestelmissä, joissa käytetään Storz-pikaliitäntästandardia. Sen tärkeimpiä etuja ovat:

• Tärinänkestävyys: Mekaaninen lukko estää vahingossa tapahtuvan irtoamisen korkean jännityksen olosuhteissa.
• Vuodon ehkäisy: Korkeapaineiset tiivisteet takaavat nollavuotoja jopa 16 barin paineissa.
• Toiminnan tehokkuus: Sukupuolinen muotoilu mahdollistaa nopean liittämisen/irrotuksen huolehtimatta langan suunnasta.
• Kestävyys: Saatavana erilaisina seoksina korroosion, kulumisen ja mekaanisten iskujen torjuntaan.

Olipa kyseessä kaupungin paloturvallisuusinfrastruktuurin suojaaminen tai tyhjiösäiliöaluksen tiivistäminen, lukittava tyhjä korkki on edelleen kultainen standardi turvalliselle ja luotettavalle nesteen päättämiselle.
