Kuinka käyttää ja valita Storz-paloletkun liitintä?

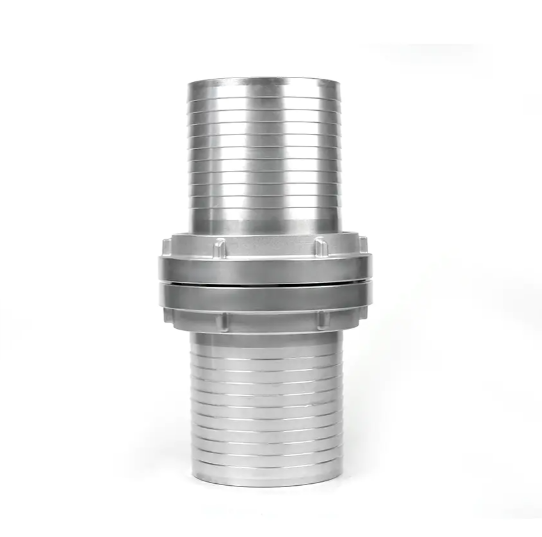

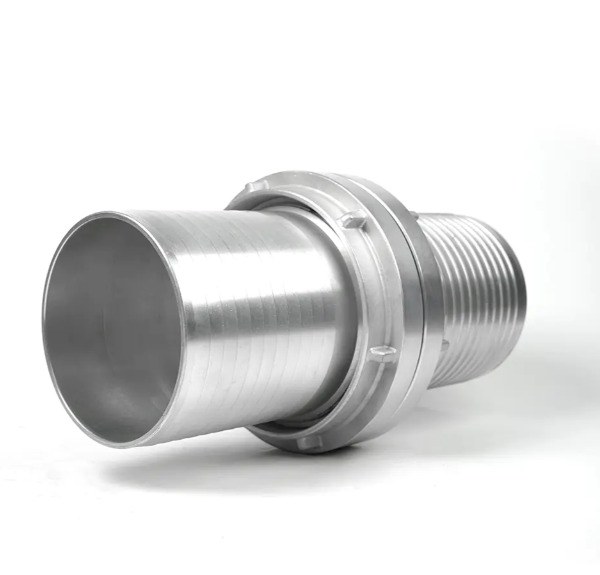

A Storz paloletkun liitäntä on symmetrinen, sukupuoliton nokka-ura-liitin, jonka avulla kaksi identtistä puolikasta voidaan yhdistää ilman kierteitystä. Toisin kuin kierrekytkimet, jotka vaativat yhteensopivia uros- ja naaraspäät, mitkä tahansa kaksi saman nimelliskokoista Storz-kytkintä kytkeytyvät välittömästi neljänneskierroksen kierto . Tämä muotoilu tekee siitä vakiovalinnan nopeaan palontorjuntaan maailmanlaajuisesti – sitä käyttävät palokunnat, teollisuuslaitokset ja lentokenttien pelastuspalvelut kaikkialla Euroopassa, Pohjois-Amerikassa ja muualla.

Oikean Storz-kytkimen valinta riippuu kolmesta päätekijästä: nimellishalkaisija, materiaali ja paineluokitus . Näiden oikeiden saaminen takaa vuotottoman toiminnan äärimmäisissä palontorjuntaolosuhteissa.

Ymmärtäminen Storz-kytkin Koot ja milloin käyttää kutakin

Storz-kytkimet luokitellaan niiden mukaan nimellishalkaisija (DN) , joka viittaa kytkimen sisäreiän kokoon eikä ulkohalkaisijaan. Vakiokoot vaihtelevat DN 25 - DN 150, jokainen soveltuu tiettyihin virtausvaatimuksiin.

Euroopassa ja maissa, jotka noudattavat DIN 14307 -stjaardeja, DN 52 ja DN 75 ovat kuntien palokuntien yleisimpiä koot. Pohjois-Amerikassa 2,5 tuuman (noin DN 65) ja 4 tuuman (noin DN 100) Storz-versiot ovat yleisiä palopostien ulostuloissa ja pumpun poistoputkissa.

Kuinka liittää ja irrottaa Storz-kytkin oikein

Kytkentäprosessi on suoraviivainen, mutta tekniikalla on väliä - etenkin paineen alla tai huonoissa näkyvissä. Noudata näitä ohjeita saadaksesi luotettavan, vuotamattoman liitoksen:

Kahden Storz-liittimen yhdistäminen

1. Tarkista sekä liitospinnat että tiivisteet roskien, leikkausten tai muodonmuutosten varalta ennen liittämistä.
2. Kohdista kaksi liitintä vastakkain niin, että korvat (korvat) lukittuvat — toisen nokka nokka liukuu toisen vastaavaan syvennykseen.
3. Kierrä yhtä kytkintä noin 90° myötäpäivään kunnes tunnet tai kuulet lukituksen napsahtavan paikalleen.
4. Tarkista liitäntä vetämällä kahta puoliskoa varovasti erilleen - lukittu Storz-kytkin ei irtoa käsin kiristettynä.
5. Tarkista, että tiiviste on tasaisesti paikallaan eikä reuna ole paljastunut kehän ympärillä.

Irrottaminen jäännöspaineen alaisena

Älä koskaan yritä irrottaa Storz-liitintä, kun linja on edelleen paineistettu. Jäännöspaine niinkin alhainen kuin 0,5 bar voi saada kytkimen vapautumaan riittävällä voimalla aiheuttaa vamman. Ilmaa aina linja alas, vahvista nollapaine ja käännä sitten toinen puoli 90° vastapäivään erottaa.

Oikean materiaalin valinta käyttöympäristöösi

Storz-kytkimet valmistetaan useista materiaaleista, joista jokaisella on selkeitä etuja käyttöympäristön, painobudjetin ja kemikaalien altistumisen riskin mukaan.

• Alumiiniseos (yleisin): Kevyt, noin 0,3–1,2 kg, DN 52–DN 100, korroosionkestävä ja soveltuu 16 barin paineisiin. Ihanteellinen liikkuviin palolaitteisiin, joissa painonsäästö parantaa käsittelynopeutta.
• Ruostumaton teräs (AISI 304 / 316): Paras valinta pysyviin asennuksiin, merivedelle altistumiseen tai kemiallisten laitosten ympäristöihin. Raskaampi kuin alumiini, mutta mitoitettu korkeammille työpaineille - tyypillisesti 25 bar asti - ja kestää kloridikorroosiota.
• Messinki: Käytetään perintöjärjestelmissä ja tietyissä teollisissa sovelluksissa. Tarjoaa erinomaisen korroosionkestävyyden ja työstettävyyden, mutta lisää merkittävästi painoa; harvinaisempaa nykyaikaisessa palopalvelussa.
• Polymeeri / luja komposiitti: Uusi vaihtoehto kevyille ensiapuletkukeloille ja metsäpalon sammutussarjoille. Tyypillisesti rajoitettu alle 10 bar työpaine.

Useimpiin rakenteellisiin palontorjunta- ja kunnallisiin vesihuoltosovelluksiin, alumiiniset Storz-kytkimet standardin DIN 14307 tai EN 1947 mukaisesti edustavat painon, lujuuden ja kustannusten optimaalista tasapainoa.

Paineluokitukset ja mitä ne tarkoittavat käytännössä

Storz-kytkimillä on kaksi pääpainemerkintää: nimellinen käyttöpaine (PN) and koepaine . Koepaine on tyypillisesti 1,5x käyttöpaine , validoitu hydrostaattisen tehdastestin aikana.

Valitse aina tälle mitoitettu kytkin vähintään 25 % yli järjestelmän suurimman käyttöpaineen . Korkean rakennuksen seisomaputkijärjestelmiin, joissa staattinen paine voi ylittää 12 baaria jopa ennen pumpun tehostusta, ruostumattomasta teräksestä valmistetut liittimet ovat erittäin suositeltavia.

Tiivisteen valinta: eniten huomiotta jätetty tekijä Storz-kytkin Suorituskyky

Sisäinen tasainen tiiviste on Storz-kytkimen ainoa tiiviste, mikä tekee sen kunnosta ja materiaalin valinnasta kriittistä. Kulunut tai yhteensopimaton tiiviste on Storz-vuotojen suurin syy palvelussa.

• EPDM (etyleenipropyleenidieenimonomeeri): Vakiovalinta vesihuoltoon. Arvioitu lämpötiloihin -40 °C - 120 °C. Yhteensopiva veden, vaahtotiivisteiden ja mietojen puhdistusaineiden kanssa.
• NBR / nitriili: Käytä paikoissa, joissa saattaa olla mineraaliöljyä tai öljypohjaisia nesteitä – esimerkiksi polttoainevuotojen torjunta- tai öljynjalostamoissa. Ei sovellu otsonipitoisiin ympäristöihin.
• Silikoni: Korkean lämpötilan sovellukset yli 120 °C:ssa, kuten höyry- tai tulistettu vesihuuhtelu. Alempi mekaaninen kestävyys verrattuna EPDM:ään.
• PTFE: Kemiallinen kestävyys erittäin laajalla pH-alueella. Suositellaan aggressiivisille teollisuusnesteille, mutta vaatii tarkan asennuksen kylmävirtauksen muodonmuutosten välttämiseksi.

Tiivisteet on tarkastettava ennen jokaista käyttöä ja vaihdettava, kun pinnassa on halkeamia, pysyvää puristusta tai reunan muodonmuutoksia. Älä voitele Storz-tiivisteitä öljypohjaisilla rasvoilla , koska nämä hajottavat EPDM:ää ja NBR:ää. Käytä vain silikonipohjaista voiteluainetta tai tavallista vettä.

Standardit ja sertifioinnit, jotka on otettava huomioon ostaessasi

Palokuntakäyttöön tarkoitettujen Storz-kytkimien tulee olla tunnustettujen standardien mukaisia, jotka määrittelevät mittatoleranssit, materiaalispesifikaatiot ja painetestausvaatimukset. Vaatimustenvastaiset kytkimet voivat näyttää samanlaisilta, mutta eivät toimi luotettavasti sertifioitujen laitteiden kanssa.

• DIN 14307 (Saksa / laajalti käytössä Euroopassa): Perusstandardi, joka kattaa mitat ja materiaalivaatimukset alumiinisille Storz-liittimille DN 25 - DN 150.
• EN 1947: Eurooppalainen standardi paloletkuliittimille, harmonisoi DIN 14307 vaatimukset EU:n jäsenmaissa. Etsi CE-merkintää, jos paikalliset hankintasäännöt sitä edellyttävät.
• NFPA 1963 (USA): Ohjaa paloletkuliitäntöjä, mukaan lukien Storz-tyyppiset liittimet, joita käytetään Pohjois-Amerikan osastoilla. Määrittää korvakkeen geometrian, kierteiden vastineet ja testiprotokollat.
• AS 4484 (Australia): Australian standardi paloletkuliittimille, jotka viittaavat Storz-mittoihin, jotka on mukautettu paikallisten palopalvelujen vaatimuksiin.

Kun ostat laitoksen tai valtion palontorjuntakäyttöön, pyydä aina valmistajan materiaalitodistus ja hydrostaattinen testiraportti varmistaaksesi vaatimustenmukaisuuden ennen asennusta.

Huollon, tarkastuksen ja varastoinnin parhaat käytännöt

Hyvin huollettu Storz-kytkin toimii luotettavasti 10-20 vuotta normaalissa palvelussa. Huolto on yksinkertainen, mutta sen on oltava johdonmukainen.

Jokaisen käytön jälkeen

• Huuhtele puhtaalla makealla vedellä poistaaksesi suolan, vaahtotiivistejäännökset tai sakka.
• Kuivaa täysin ennen varastointia alumiiniseospintojen korroosiopisteiden estämiseksi.
• Vaihda pölysuojus suojataksesi tiivisteen pintaa UV-altistukselta ja fyysisiltä vaurioilta.

Määräaikaistarkastuksen tarkistuslista

• Tarkista korvakkeen geometria — taipuneet tai vääntyneet korvakkeet estävät täyden 90° pyörimisen ja voivat aiheuttaa vahingossa irtoamisen paineen alaisena.
• Testaa lukitussalpa kytkemällä kaksi identtistä yksikköä ja varmistamalla positiivinen kiinnitys.
• Tarkasta, onko tiivisteen istukan urassa naarmuja tai upotettuja hiukkasia, jotka voivat leikata tiivisteitä kytkennän aikana.
• Suorita vuosittainen hydrostaattinen painetesti klo 1,5× työpaine kriittisissä hengenturvajärjestelmissä käytettäviä kytkimiä varten.

Varastointiolosuhteet

Säilytä Storz-liittimet suojassa suoralta auringonvalolta (joka heikentää EPDM-tiivisteitä), öljytuotteista ja alle -20 °C:n lämpötiloissa pitkiä aikoja. Vaakasuora ripustussäilytys letkutelineissä estää iskukorvavaurioita, joita voi syntyä, kun liittimet kasautuvat päällekkäin.

Yleiset sovitinkokoonpanot kytkentäjärjestelmiä sekoitettaessa

Käytännössä palokunnat käyttävät usein laitteita, joissa on sekoitettu kytkentästandardi – varsinkin kun ne integroidaan kunnallisiin palopostiverkkoihin, keskinäisiin avustuskumppaneihin tai vanhaan infrastruktuuriin, jossa käytetään kierteisiä tai hetkellisiä liitäntöjä. Storz-to-to-adapterit ratkaisevat tämän ongelman.

• Storz-BSP-kierre (British Standard Pipe): Mahdollistaa Storz-letkun liittämisen kierteitettyihin palopostin ulostuloihin tai pumppuportteihin. Saatavana miesten ja naisten BSP-kokoonpanoissa, tyypillisesti 1½" - 4" BSP.
• Storz-NH-kierre (National Hose, USA): Vaaditaan, kun Pohjois-Amerikan laitteet liitetään Storz-varusteisiin syöttölinjoihin. 2½" NH - 2,5" Storz-sovitin on yksi yleisimmistä rajat ylittävistä tai lentokenttien keskinäisistä apusarjoista.
• Storz DN 75 - DN 52 vähennin: Pienennyssovitin, joka pienentää syöttöjohdon halkaisijaa hyökkäysletkun käyttöönottoa varten ilman erillistä vesijakajaa.
• Storz camlockiin: Käytetään teollisuusympäristöissä, joissa camlock-liittimet (tyyppi C/E) ovat vakiona prosessilaitteissa, mutta paloletkuliitännöissä käytetään Storzia.

Määritä aina tarkka tulo- ja ulostuloliittimen tyyppi, koko ja paineluokitus adaptereita tilattaessa. Sovittimen epäsopimattomat painearvot ovat usein vikojen syy suurivirtausporauksissa.
